摘要：設汽車庫的地下室排煙須嚴格劃分為面積小于2000m2的多個防煙分區,并按防煙分區實施排煙,這樣可以很容易的使排煙風量滿足相關規范的技術要求.
關鍵詞：地下室、汽車庫、防煙分區、排煙.
建筑物設置排煙系統的目的是及時排除火災產生的煙氣（煙氣會造成火災區域人員的傷亡）確保建筑物內人員順利疏散和安全避難、并為消防救援創造有利條件。

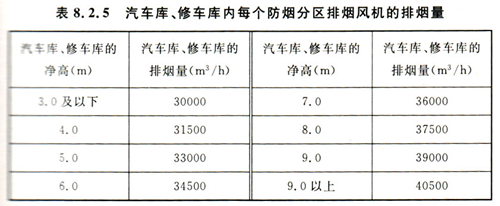

《建筑設計防火規范》GB50016-2014已于2014年8月27日發布，并規定于2015年1月1日起實施，其修訂說明指出：“對消防設施的設置作出明確現定并完善了有關內容，有關消防給水系統、室內外消火栓系統和防排煙系統設計的內容分別由相應的國家標準作出規定。”其中，《消防給水及消火栓系統技術規范》GB20974-2014已先于《建筑設計防火規范》在2014年1月24日發布，并于2014年10月1日實施，對建筑消防給水及消火栓系統的設計、施工、驗收帶來極大的便利。但相關的“建筑防排煙系統技術規范”卻至今未正式發布，僅在2015年通過各種渠道發布過征求意見稿。大量建筑工程的防排煙系統設計施工按有關部門的意見仍在按GB50016-2006版《建筑設計防火規范》和GB50045-95（2005年版）《高層民用建筑設計規范》的技術要求實施，對相關的工作帶來極大不便。對汽車庫的防煙排煙問題是有章可循的，《汽車庫、修車庫、停車場設計防火規范》GB50067-2014于2014年12月2日發布，并于2015年8月1日實施。該規范對汽車庫防排煙的技術要求有了明確的規定，“除敞開式汽車庫，建筑面積小于1000m2的地下一層汽車庫和修車庫外，汽車庫修車庫應設置排煙系統，并應劃分防煙分區。”“防煙分區面積不宜超過2000m2”，規范的表8.2.5規定了汽車庫、修車庫的每個防煙分區排煙風機的排煙量：
注：建筑空間凈高位于表中兩個高度之間的，按線性插值法取值。
（說明：此技術要求與“建筑防排煙系統技術規范”征求意見稿完全相同。）
據此，設置汽車庫的地下室的排煙系統完全可以有依據的實施設計、施工、驗收了。
目前在實際工程中普通存在一個問題：
地下室（含汽車庫）面積普遍較大，多有設2-3層停車庫的，但設計時對防煙分區劃分不當或根本不劃分防煙分區的現象多見。如杭州錢江新城地下汽車庫，面積達40000m2多，但僅劃分為11個防煙分區，（極可能與防火分區的劃分混為一談），造成每個防煙分區面積都遠超2000m2，設置的排煙風機風量就難以滿足該工程建設時的規范規定要求（GB50067-97要求的每小時換氣六次；當時驗收前的檢測表明每個防煙分區的排煙風量都不合格）。要達到現行規范要求的關鍵仍為嚴格按不超過2000m2劃分防煙分區，火災時每個防煙分區設置的排煙系統須單獨開啟排煙，絕不能整個地下室一起開啟排煙。
鑒于目前使用的排煙閥的實際情況是啟閉不靈活，且易生銹卡死，大多數地下汽車庫都采用不帶閥的排煙口，造成一旦火災發生就整個地下室(排煙風機承擔排煙任務的所有排煙分區)一起排煙，造成未發生火災的區域進行排風,而著火需排煙的防煙分區的牌煙量不能達到規范規定的要求。為此我們提出如下建議：
在每個排煙口處仍不設排煙閥，但在每個防煙分區排煙系統的總管上設置排煙閥，如圖示為一設四個防煙分區的排煙系統：
工作過程分析：
發生火災時，著火防煙分區內的火災探測器報火警，聯動開啟通向該防煙分區的排煙閥，同時聯動啟動排煙風機（按GB50116-2013《火災自動報警系統設計規范》相關規定的聯動要求），此時僅報警的排煙分區實施排煙，其余三個防煙分區因排煙閥仍關閉，不實施排煙。只要排煙風機的排煙風量滿足一個排煙分區所需排煙風量（加風管漏風量）即可保證排煙效果滿足規范要求。
此方案優點是：1.一臺排煙風機可承擔多個防煙分區的排煙任務；2.省去了多個排煙口原需設置的排煙閥及驅動模塊，代之以一個防煙分區只需一個排煙閥和一個驅動模塊，還減少了相應的連接電纜,降低了工程造價3.減少了排煙閥、模塊、電纜的設置，也減輕了維護保養的工作量。
（此處選用的排煙閥與傳統的排煙閥有些不同，可在原70℃排煙防火閥的基礎上將其啟動方式變動下，將70℃溫度變量關閉改為用火災信號模塊驅動即可。）
我們在工程中發現多數設汽車庫的地下室的排煙系統不能達到規范要求的排煙量，后期改造建議參考我們的方案，更希望在新建工程的設計時能采納我們的建議。
參考文獻：
GB50016-2014《建筑設計防火規范》
GB50067-2014《汽車庫、修車庫、停車場設計防火規范》
